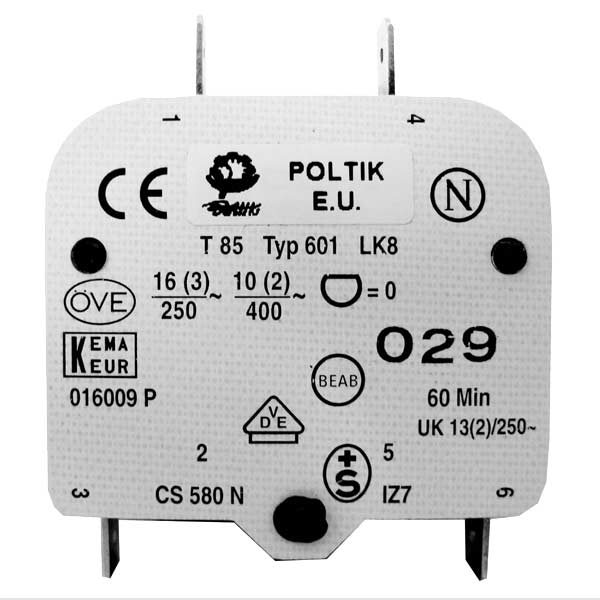

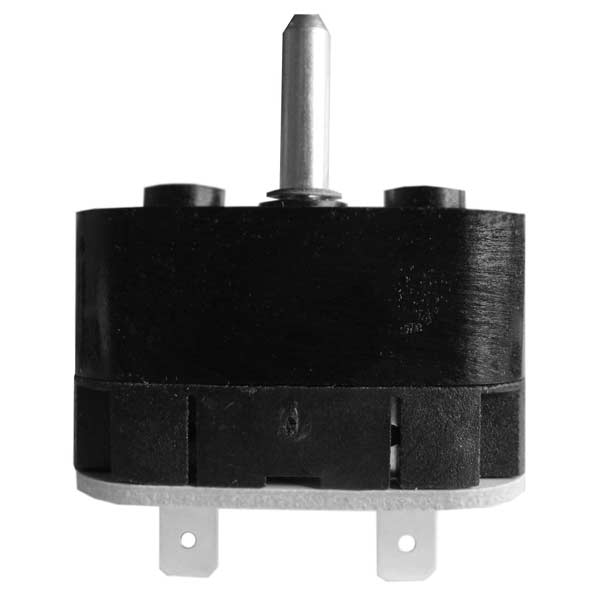

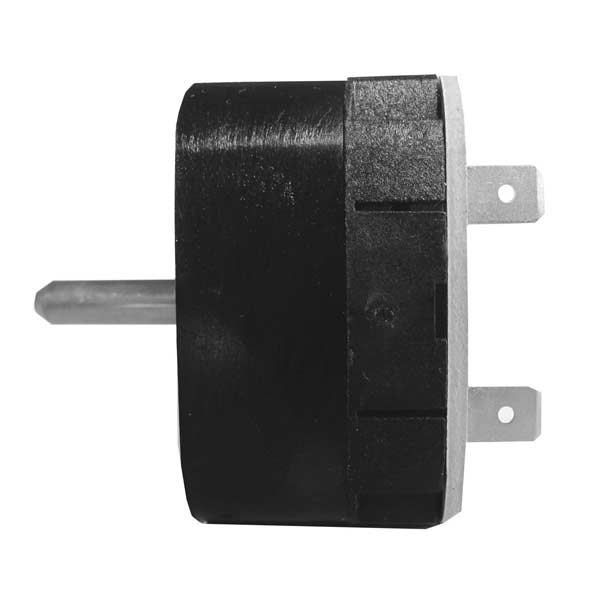

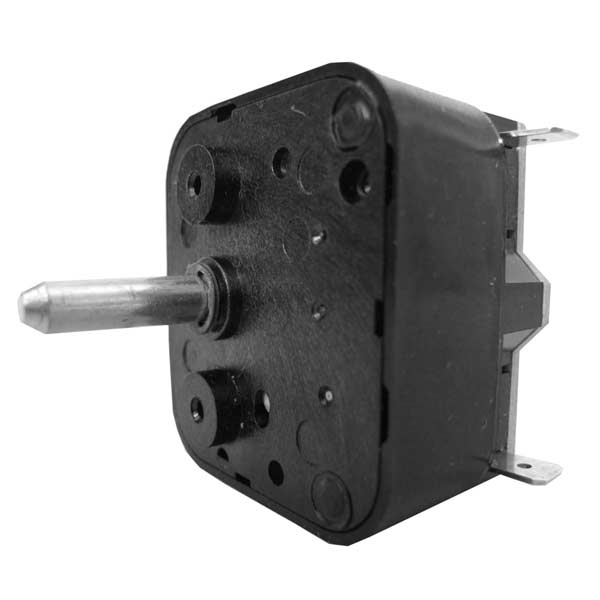

Mechanischer Zeitschalter - Serie 601
Anwendung
Mechanische Zeitschalter aus Serie 601, aufgrund von ihrem Aufbau, ermöglichen noch mehr Geräte anzuschliessen, als die Zeitschalter aus Serie 600. Auch die mechanische Zeitschalter aus Serie 601 werden also in vielen elektrischen Geräten und Systemen verwendet, wo die Betriebszeit begrenzt sein sollte oder automatische Ein- und Ausschaltung notwendig ist (z.B.: radiologische Ausrüstung, Heizsysteme, Trockenofen, elektrische Roste, Heizdecken, Küchengeräte, Luftabzüge, medizinische Geräte, Waschmaschninen, Schleudermaschinen, Saunas, Solarien usw.).
Produkt-Info
- typische Betriebszeiten: 4, 6, 15, 30, 60, 90 und 120 Minuten;
- optional mit Haltestellung (hold position);
- optional mit Klingelsignal;
- gleichzeitige Anwendung bei mehreren externen Geräten möglich;
- optional mit Vorabschaltung (pre-switching off);
- bis auf 6-polig.
Technische Daten
| Schaltleistung: | 16(3)A/250 V AC 10(2)A/400 V AC 13A/250 V AC+++ |
| Pinabstand: | 3mm |
| Einschaltung: | sofortig |
| zur Ausschaltung notwendige Kraft (in Haltestellung): |
max. 50g/cm2 |
| minimaler Aufziehwinkel: | 30° (beim Rückzug des Drehknopfes wird die extrakurze Betriebszeit eingestellt) |
| max. Außentemperatur: | 85° (opcjonalnie 120°C) |
| Der Zeitschalter ist bestimmt für Geräte aus I und II Sicherheitsklasse nach EN 60730 |
|
| Drehmomente: | |
| Anfangsdrehmoment: | ca. 0.25Nm |
| Reibungsdrehmoment dynamisch: | max. 0.7Nm |
| Reibungsdrehmoment statisch: | max. 1.0Nm |
| notwendiger Drehmoment, um die Haltestellung zu setzen: | ca. 0.8Nm |
Zubehör

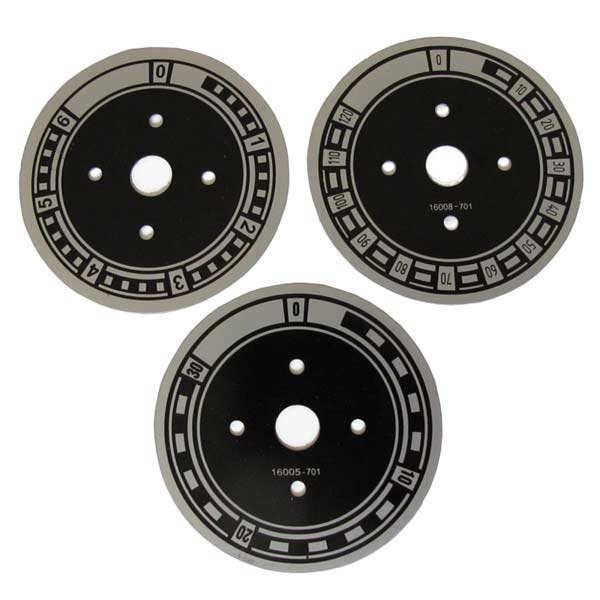

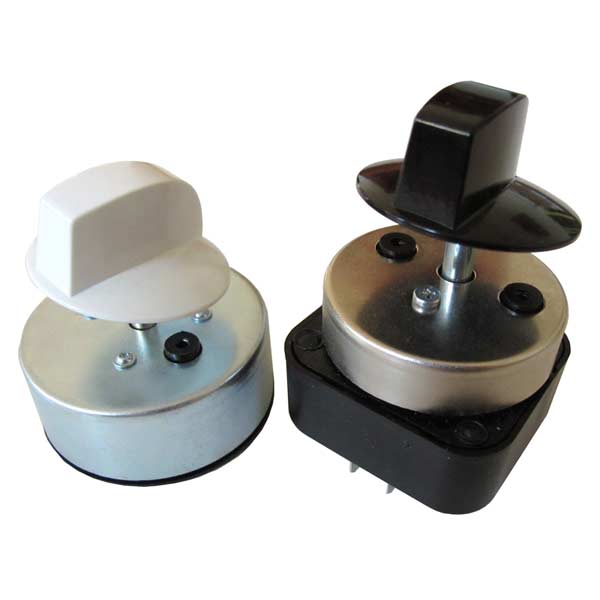

Es besteht die Möglichkeit als Zubehör die Drehknöpfe und die Einstellräder (siehe Bilder) zu bestellen (nach einer Zuzahlung).
Anschluss
Elektrischer Anschluss über waagerechte oder senkrechte 6.3x0.8mm Kontaktfüße, nach EN 61210.
Genehmigungen
- VDE
- UL
- CSA
Mechanische Zeitschalter, Serie 601 - Detailansicht
Klicken Sie auf die Referenznummer, um zur Produktkarte zu gelangen.
| Referenznummer | Betriebszeit | Länge der Welle [mm] ("B" auf der Produktkarte) |
Polenzahl | Polenstellung | Klingel | Haltestellung | |
|---|---|---|---|---|---|---|---|
| Betriebszeit [Min] |
Toleranz [Sek] |
||||||
| 726-010-009 | 4 | ±36 | 20 | 6 | Waagerecht | Nein | Ja |
|
726-014-000
726-014-030 |
15 | ±135 | 20 20 |
6 5 |
Waagerecht Waagerecht |
Nein Nein |
Nein Ja |
| 726-015-000 | 30 | ±180 | 20 | 6 | Waagerecht | Nein | Nein |
|
726-016-000
726-016-037 726-016-052 726-016-060 726-016-061 |
60 | ±180 | 20 20 24 20 22 |
5 3 6 6 3 |
Waagerecht Waagerecht Senkrecht Waagerecht Waagerecht |
Nein Nein Ja Nein Nein |
Nein Ja Nein Ja Ja |
|
726-018-000
726-018-021 726-018-023 726-018-031 726-018-032 |
120 | ±360 | 20 38.6 20 23 23 |
4 4 6 4 4 |
Waagerecht Waagerecht Waagerecht Senkrecht Senkrecht |
Nein Nein Nein Nein Nein |
Nein Nein Nein Nein Nein |
| Nullposition der Welle und andere technische Daten finden Sie in Produktkarten. | |||||||
Falls Sie in der Tabelle Ihren gewünschten Zeitschalter nicht gefunden haben, wenden Sie sich bitte an direkt an uns.
